Düsenkranz:

4 Ringe zu je 70 Düsen mit Keramikturbulatoren
Nukleatorring: 16 Nukleatordüsen

Wasseranschluß:

Hochdruckspezialschlauch mit 1,3m und 2"
Spannhebelkupplung aus Edelstahl, Betriebsdrücke von 8 bis 40 bar, Druckregelung direkt am Hydrant.

Wasserfilter:

Spaltsiebkerze mit Berstdruck von 50 bar, 180 µm

Automatik-Schaltschrank:

GFK-Schaltschrank B x H:	500 x 720 mm
IP 67, Versorgung:	400V 50Hz
Absicherung:	63 A FI 300mA

Industrie SPS mit Bediengerät B&R, S7 od. Omron
Optionelle Datenanbindung per Funk oder Kabel.
Die Automatikkanone ist im manuellen Betrieb von der Steuerung völlig unabhänging!

Technische Daten IQ 505

Gewicht ohne Räderfahrwerk:

340 kg

L x B x H:	1800 x 1900 x 1850 mm
Wasserdurchsatz:	62 bis 505 l/min

Produzierte Schneemenge in [m3/h] +- 5% bei zugehöriger Feuchtkugeltemperatur [ºC]:

a) 435 kg/m³ Schneedichte:
8,6 m³/h (-2,0°C) bis 72 m3/h (-13,2°C)
b) 350 kg/ m³ Schneedichte:
10,2 m³/h (-2,5°C) bis 86 m³/h (-17°C)
Wasserdruck:	8 bis 40 bar
Wurfweite:	12 bis 60m

Elektrische Daten:

Anschlußspannung:	3/N/PE/400V 50Hz
Steuerung:	230 v  50 Hz bzw. 24 VDC
Lüfter:	13 kW  400 VAC  23,5 A
Kompressor	4 kW  400 VAC  8,5 A
Heizung Düsenkranz:	3,2 kW  230 VAC
Nebenleistungen: Steuerung, Licht, Heizung:	800 Watt
Gesamtleistung des Gerätes:	21 kW
Ausführung IQ 387 A:	16 kW

Aufbau:

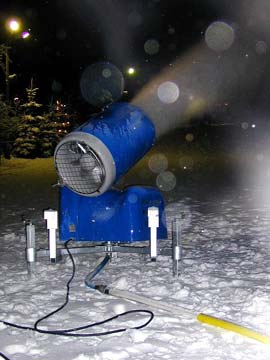

Verzinktes Untergestell:

Stahlprofildreibein mit Höhenverstellung

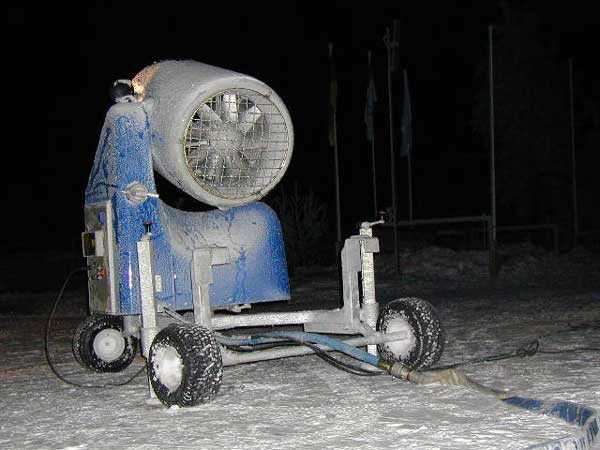

und Andockvorrichtung sowie optionalem Dreiräderfahrwerk mit Deichsel.

Verzinktes Drehgestell:

Stahlprofilkonstruktion zur Aufnahme von Schaltschrank, Kompressor, Wasserfilter, Blasrohr und mechanischer Schwenk- vorrichtung
automatisch horizontal +-27,5° (manuell 360°)
und elektrisch vertikal -5° +55°.

Blasrohr:

Doppelschaliges GFK - Blasrohr, Alu- Druckguß Ventilator mit nachgeschalteter Leiteinrichtung, Alu Guß Düsenkranz mit 280 Wasserdüsen und Nukleatisierung mit 16 Düsen; Wasserverteiler mit Ventilen;
optional Antenne für Funkeinbindung im Blasrohr integriert.
